Gefüllt transportabler Steinkorb

Die transportablen Steinkörbe (STK) werden in unserem Werk in Buchrain befüllt und auf dem Rütteltisch verdichtet. Dadurch wird eine hohe Stabilität und Lebensdauer erreicht. Die Qualität von auf Baustellen abgefüllten Steinkörben ist nicht mit gerüttelten Steinkörben vergleichbar.

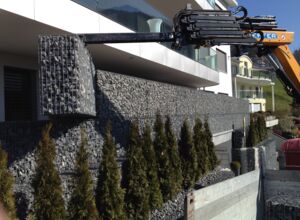

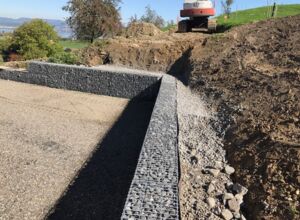

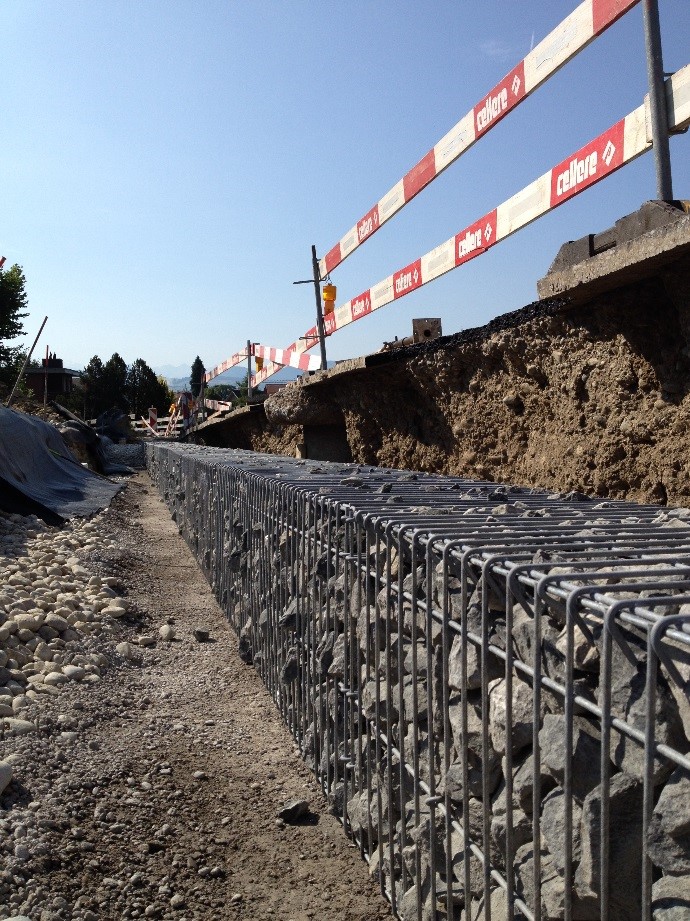

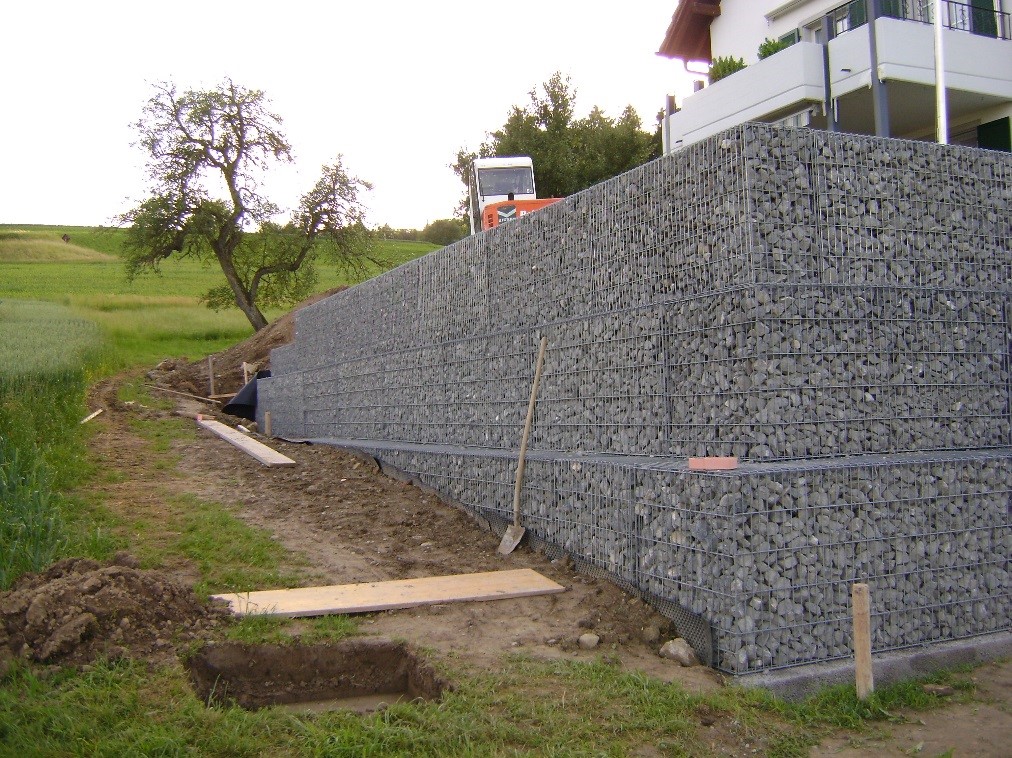

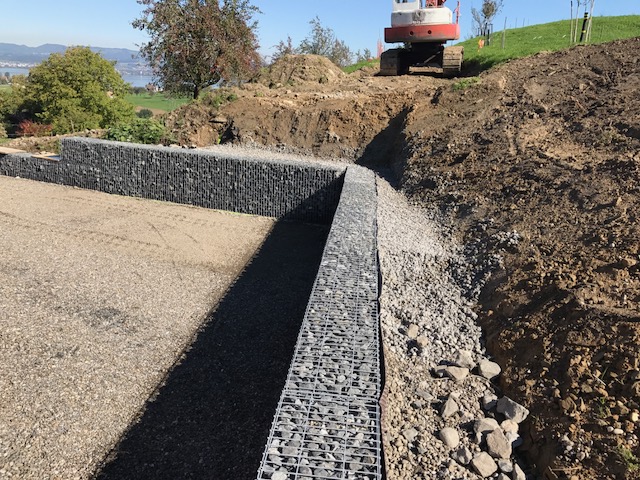

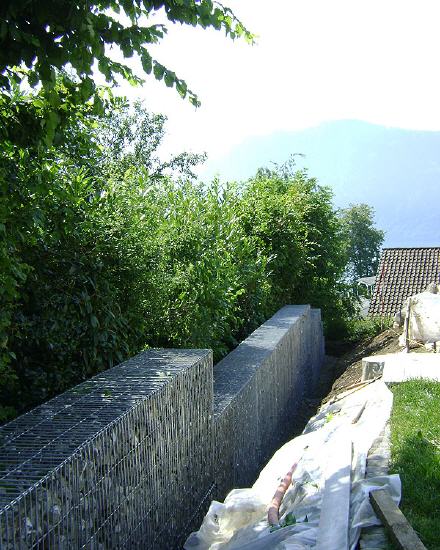

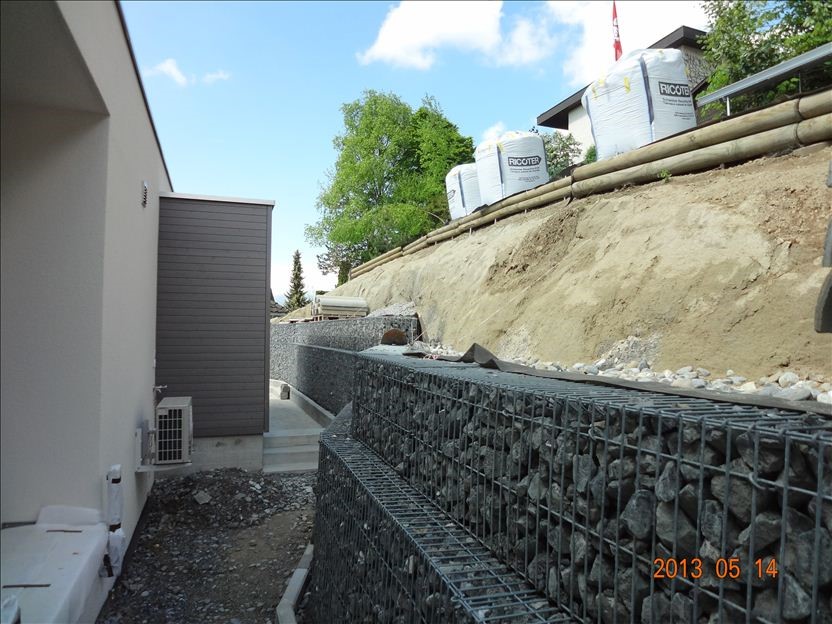

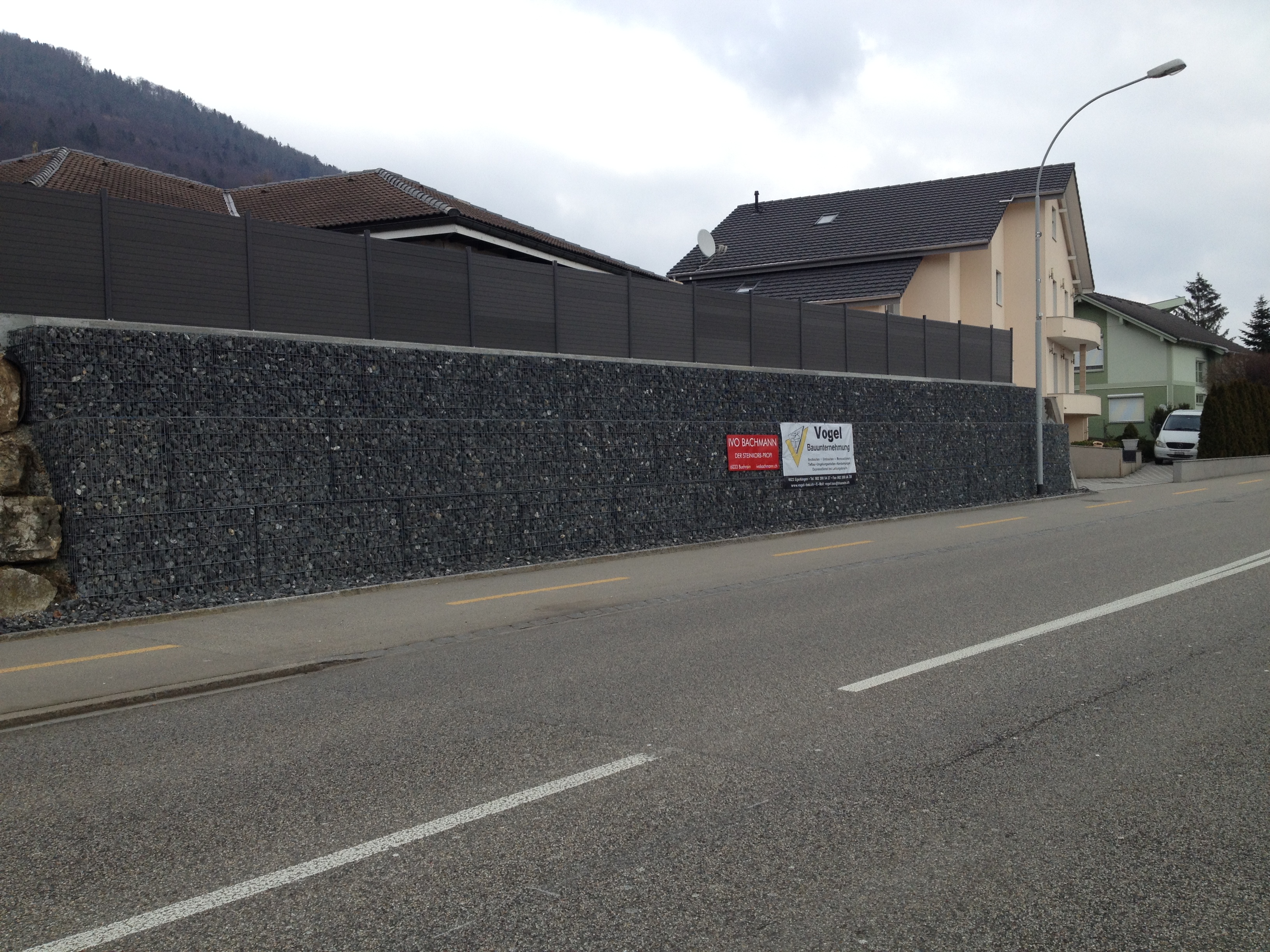

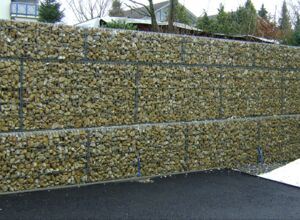

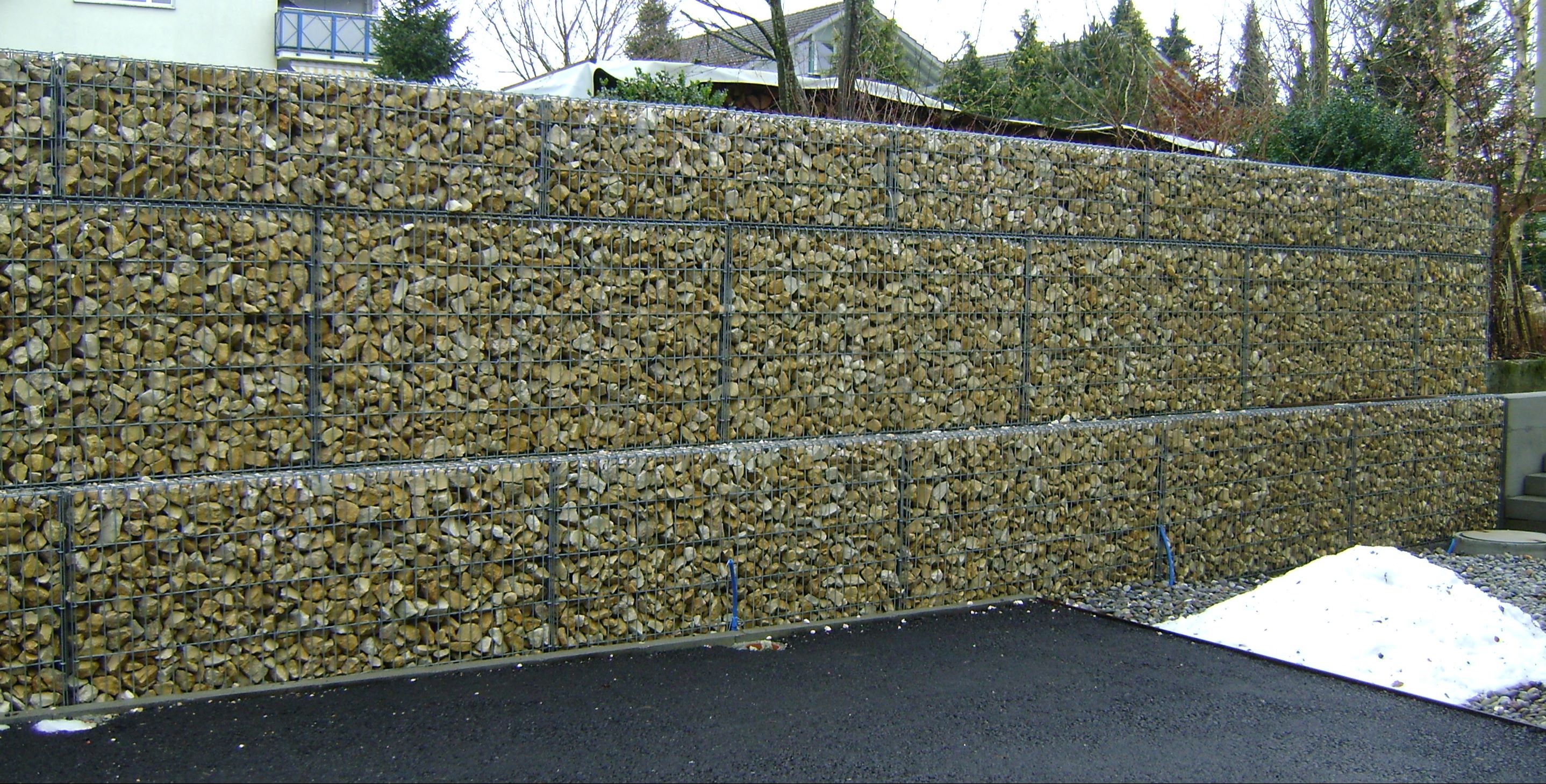

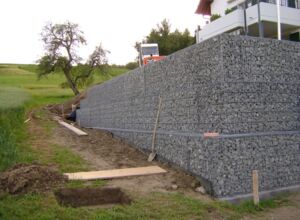

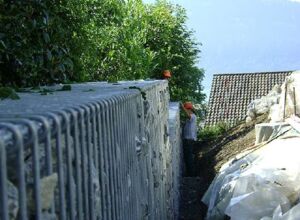

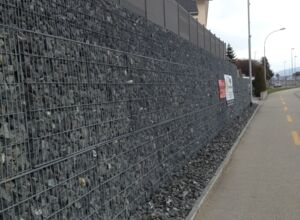

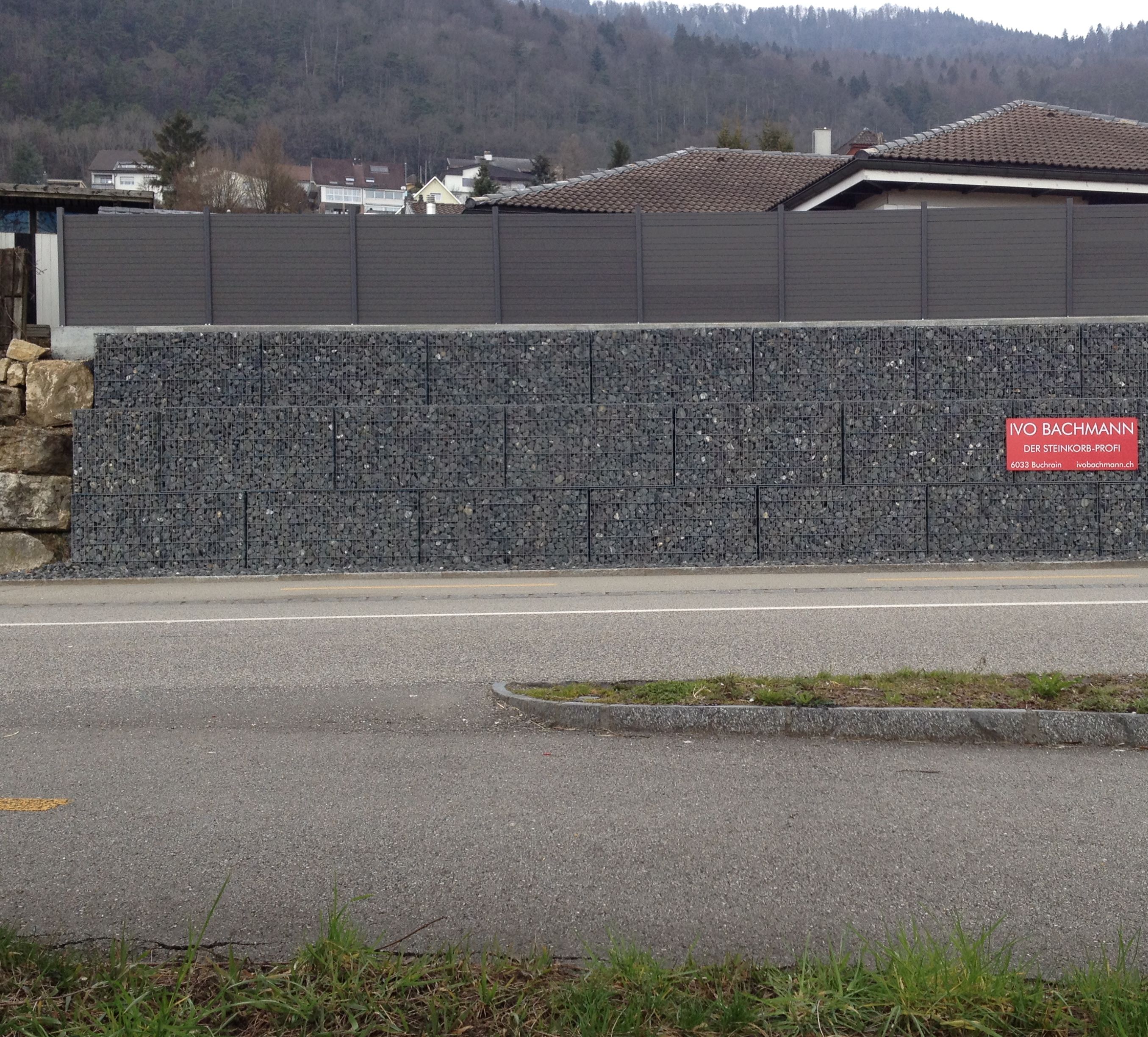

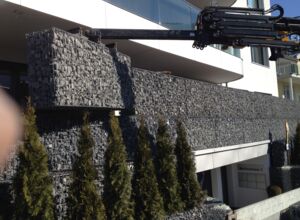

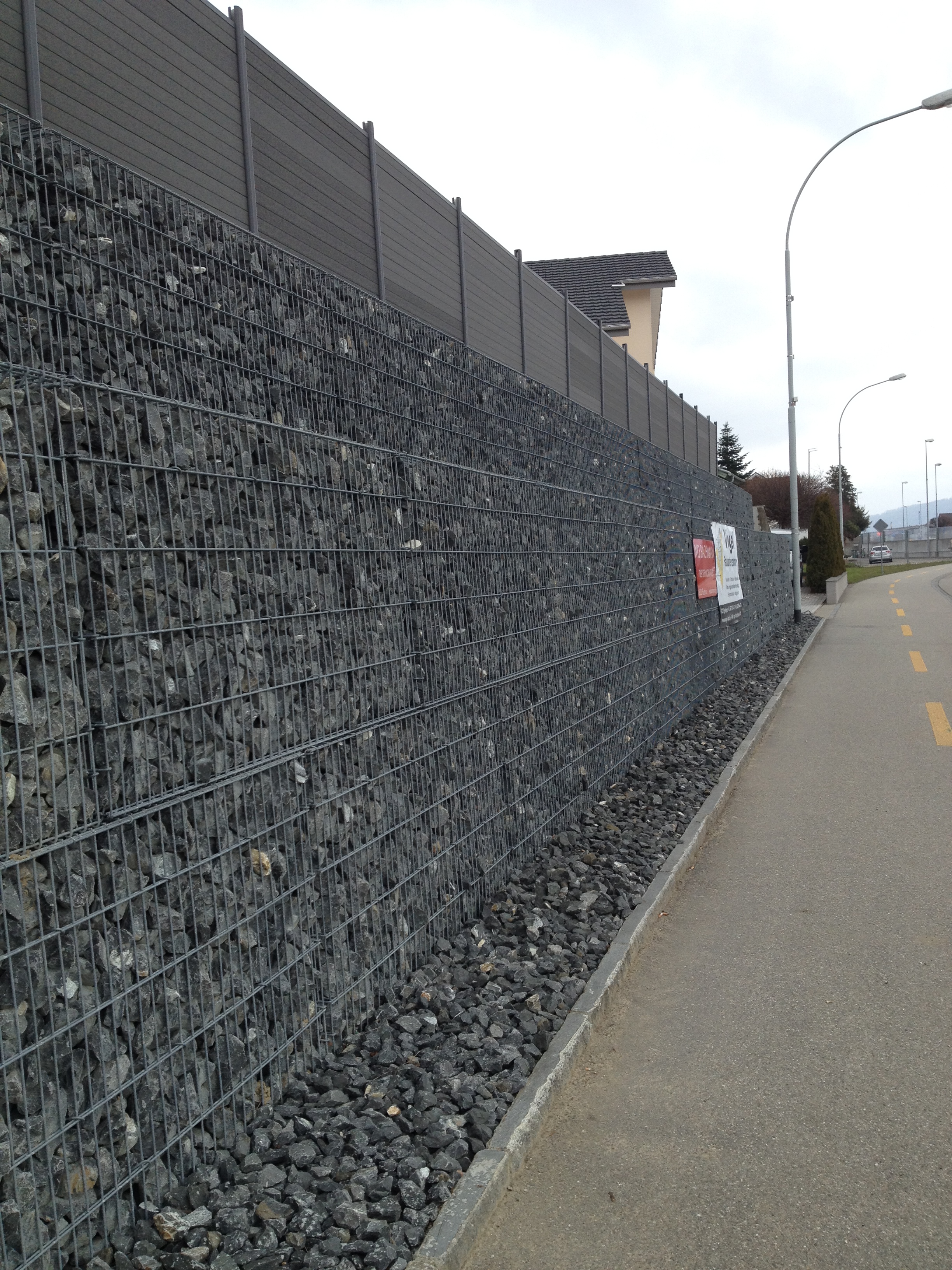

Stützmauern aus Steinkörben werden als hoch belastbare Konstruktion errichtet. Sie können den höchsten klimatischen Belastungen ausgesetzt werden. Da sie wasserdurchlässig sind, erfolgt eine natürlich regulierte Entwässerung auf der Innenseite der Mauer. Zudem eignen sie sich gut zur Stabilisierung von Erdwällen und Dammkonstruktionen, aufgrund ihrer luft- und feuchtigkeitsdurchlässigen Eigenschaften.


Einsatz

  • Hangsicherung, Schwergewichtsmauer, Böschungssicherung
  • Hangentwässerung, Strassenbau

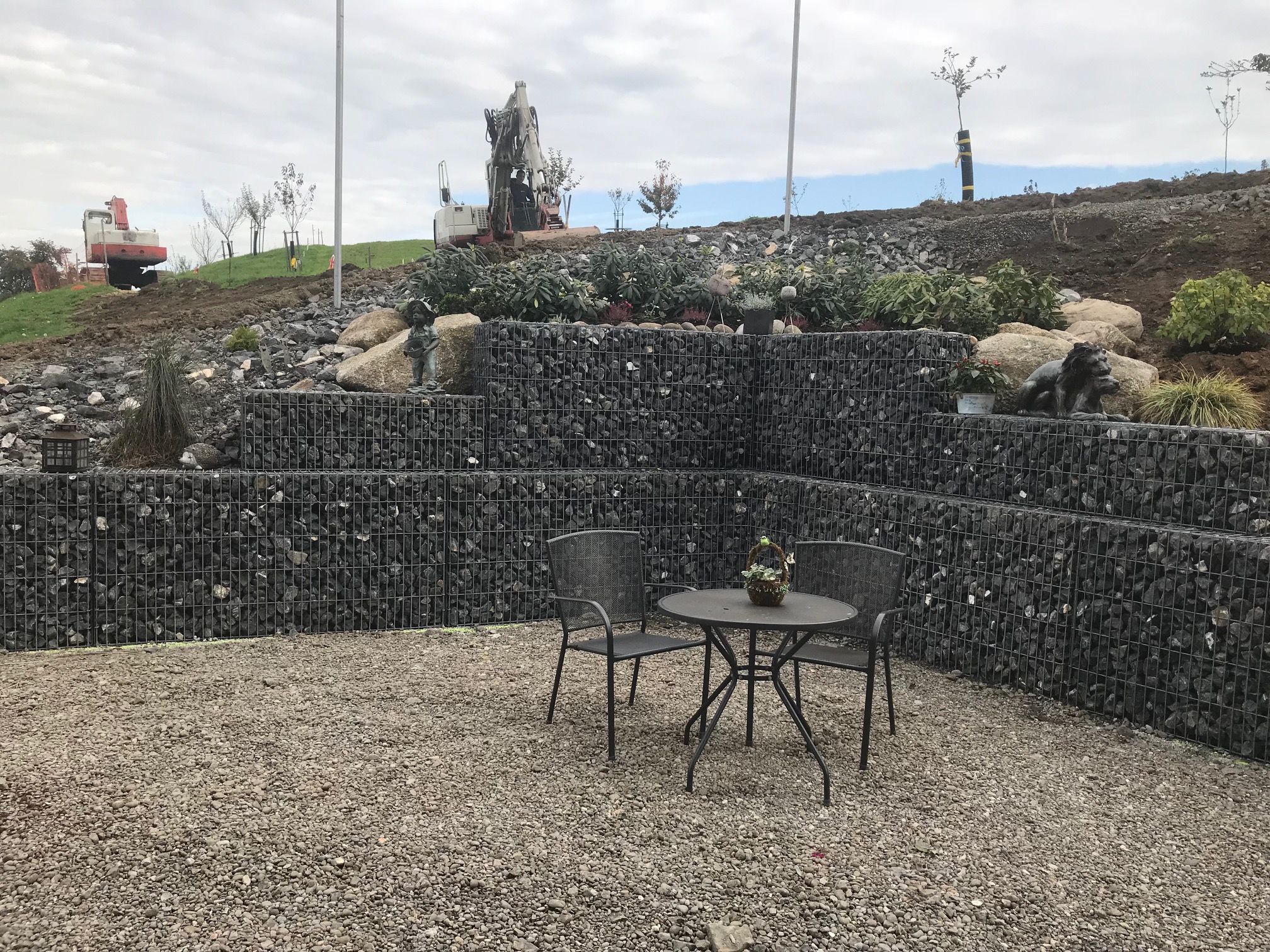

  • Landschaftsbau
  • Wasserbau, Bachverbauungen, Uferschutz
  • Dammbau

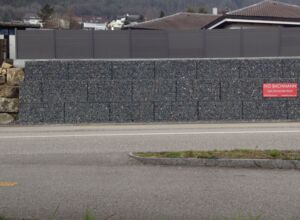

  • Sichtschutz
  • Fertig gefüllt lieferbar

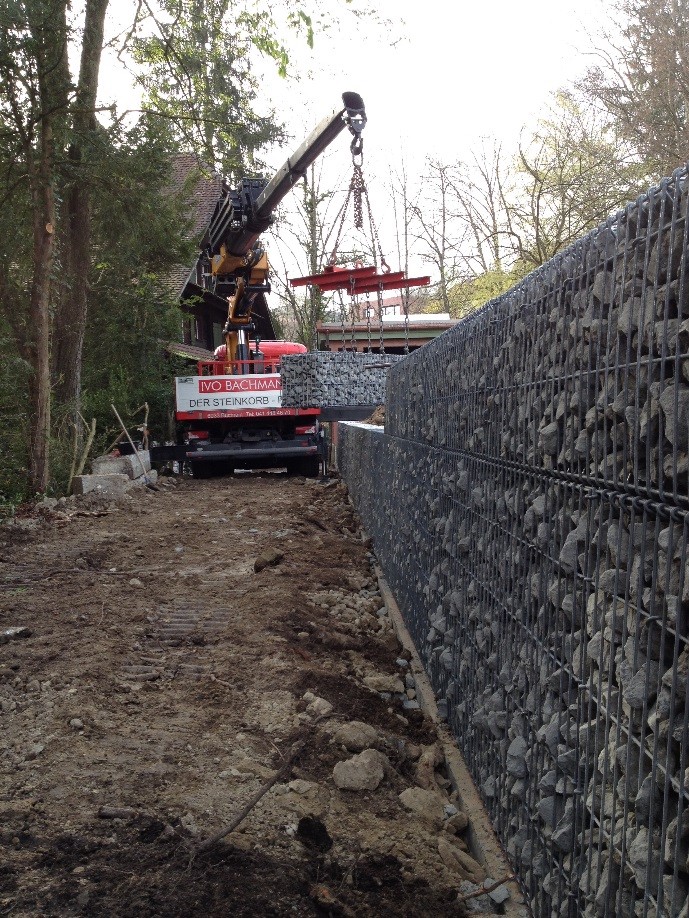

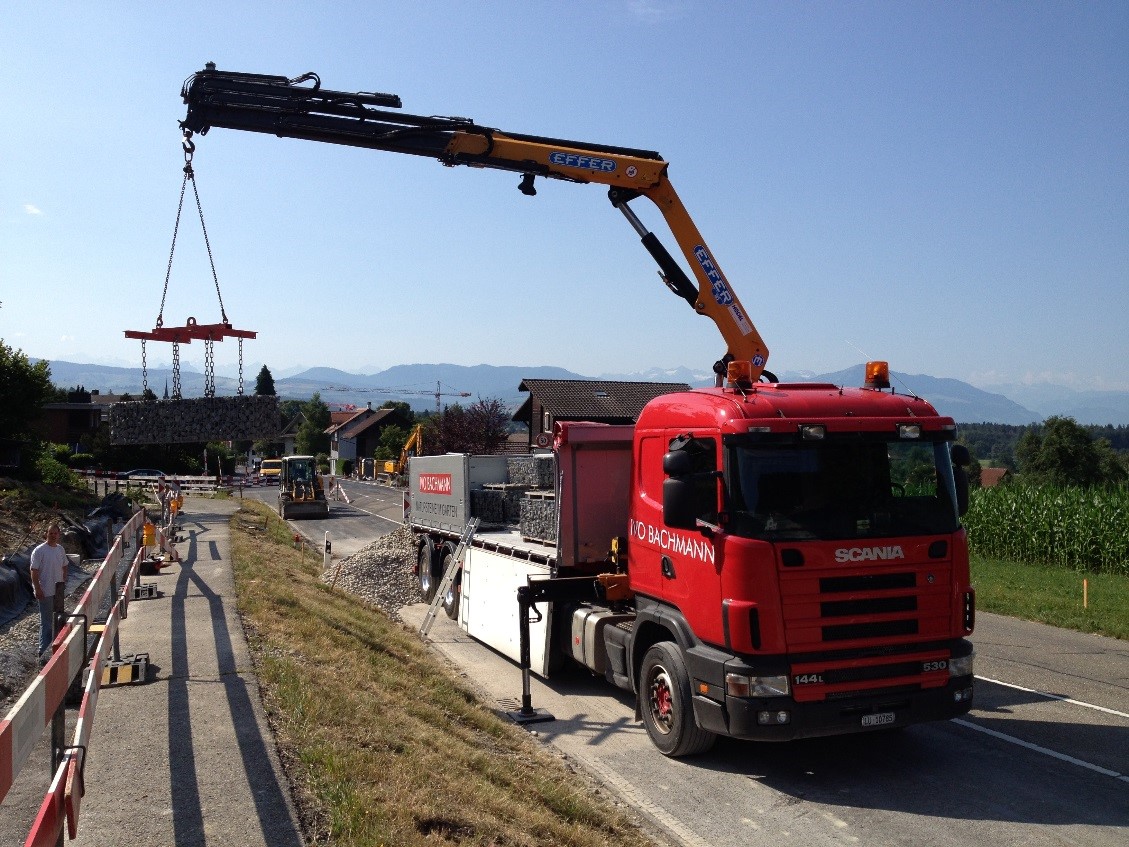

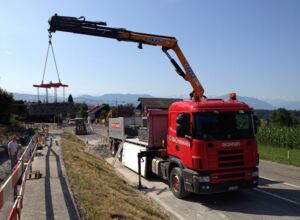

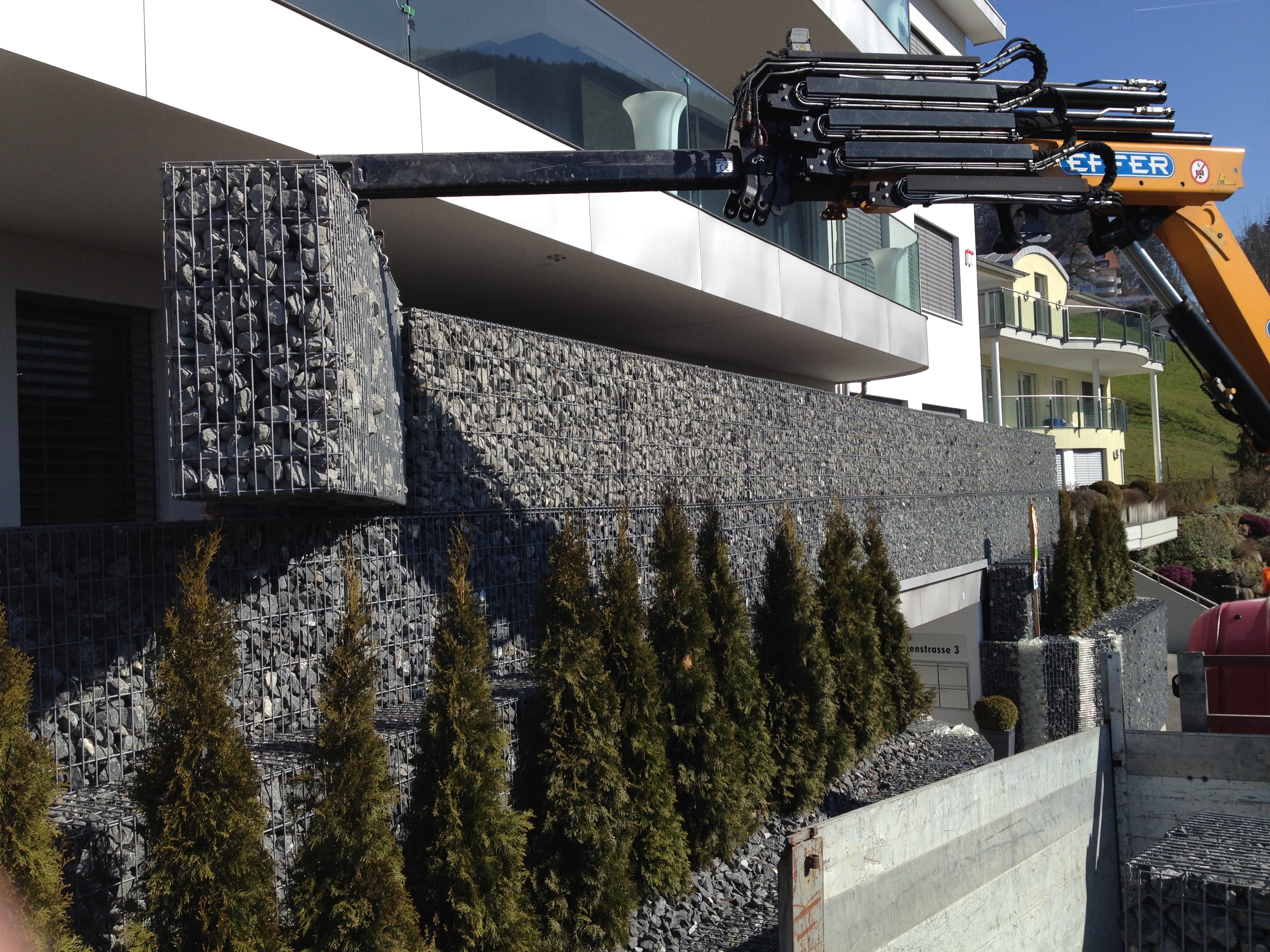

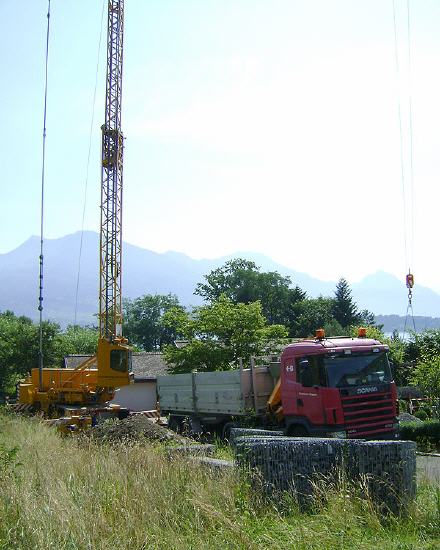

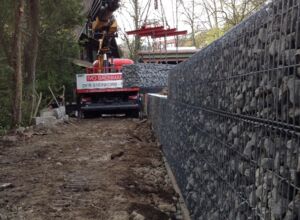

  • Schneller Verbau
  • Formstabil – kein Nachsacken der Steine
  • Füllmaterial in verschiedenen Farben möglich
  • Drahtstärke 5.6mm mit Alu-Zink-Beschichtung
  • Maschenweite 5 x 20 cm
  • Korbbausystem mit Quer- und Längsanker

Vorteile

  • Schnell, wirtschaftlich und flexibel
  • Kurze Bauzeit, hohe Versetz- & Montageleistung
  • Hohe Belastbarkeit, Stabilität und Lebensdauer
  • Wasserdurchlässig, begrünbar, umweltfreundlich
  • Wiederverwendbar
  • Für temporäre Bauten geeignet
  • Lebensraum für Tiere und Pflanzen
  • 100% recycelbar
  • Wartungsfrei

Ökologisch

Der Einsatz von Steinkörben ist äusserst umweltfreundlich.

Steinkorbmauern sind häufig ein artenreicher Lebensraum für kleinere Säugetiere, Insekten und Reptilien. Werden Steinkörbe beim Wasserbau verwendet, bieten die Steinzwischenräume auch Amphibien Lebensraum. Hinzu kommt die Ansiedlung von verschiedenen Pflanzenarten.

Steine, welche für das Befüllen von Steinkörben benötigt werden, sind ein ökologischer Baustoff, der meist aus der Region bezogen werden kann.

Füllungen

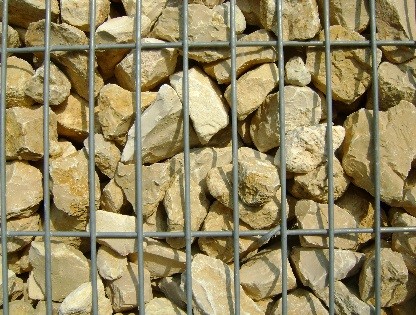

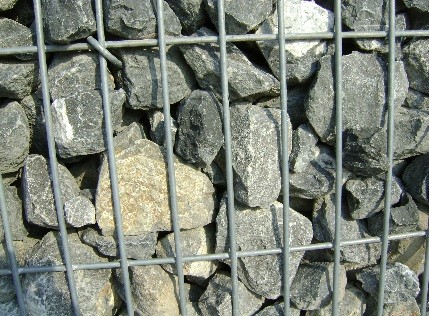

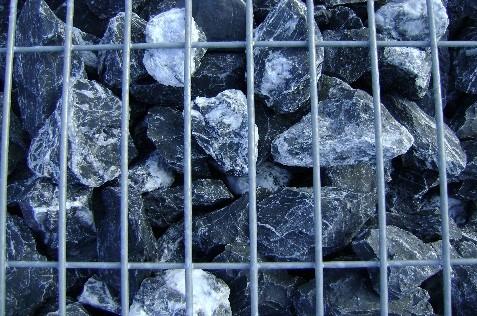

Hartgestein grau 63-90mm Alpenkalk schwarz-weiss 80-120mm Jurakalk gelb 60-100mm

Masse und Gewichte

Masse: Länge x Breite x Höhe [cm]

Gewicht pro Korb

Gefüllt mit Naturstein

Steinkorb 50 x 50 x 50

200kg

Steinkorb 100 x 50 x 50

435kg

Steinkorb 100 x 50 x 100

800kg

Steinkorb 100 x 100 x 50

800kg

Steinkorb 100 x 100 x 100

1600kg

Steinkorb 150 x 50 x 50

650kg

Steinkorb 150 x 50 x 100

1270kg

Steinkorb 150 x 100 x 50

1270kg

Steinkorb 150 x 100 x 100

2530kg

Steinkorb 200 x 50 x 50

860kg

Steinkorb 200 x 50 x 100

1700kg

Steinkorb 200 x 100 x 50

1700kg

Steinkorb 200 x 100 x 100

3300kg

Statik

Je nach Bauvorhaben und den topographischen Gegebenheiten muss die Statik angepasst werden. Berechnungsbeispiele: hier wird aufgezeigt, dass die Wandquerschnitte variieren je nach Höhe oder Belastung der Mauern. Diese Beispiele dienen ausschliesslich zur Information, sie dürfen nicht für konkrete Bauvorhaben genutzt werden. (Quelle: Gabionen, Profibuch GaLaBau, Gerd Jung, Ulmer, 2015. 120 S.)

#

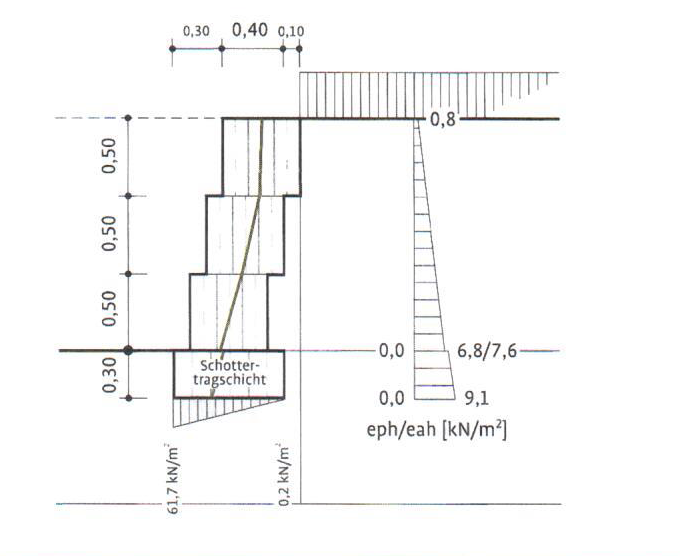

Steinkorbmauer 1.5m hoch & 0.5m breit, Verkehrslast 3.5 kN/m2, [m] (Quelle: Gabionen, Profibuch GaLaBau, Gerd Jung, Ulmer, 2015)

#

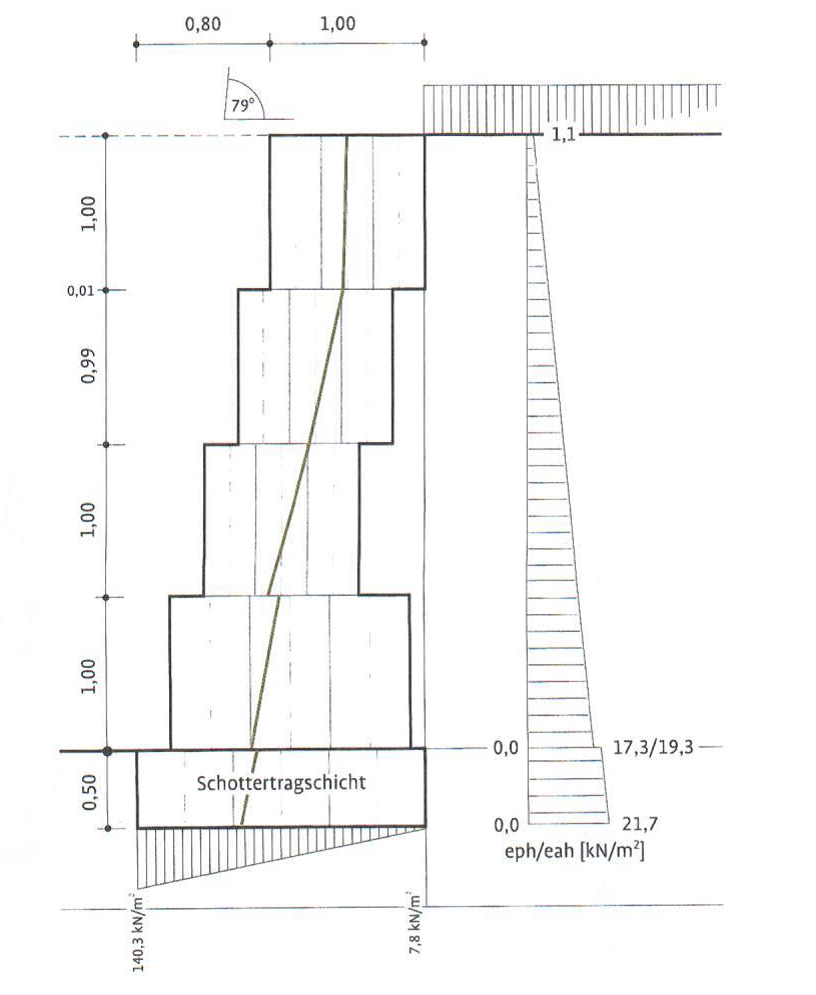

Stützmauer getreppt: 4m hoch & 1.5m / 1m breit, Verkehrslast 5 kN/m2, [m] (Quelle: Gabionen, Profibuch GaLaBau, Gerd Jung, Ulmer, 2015)

#

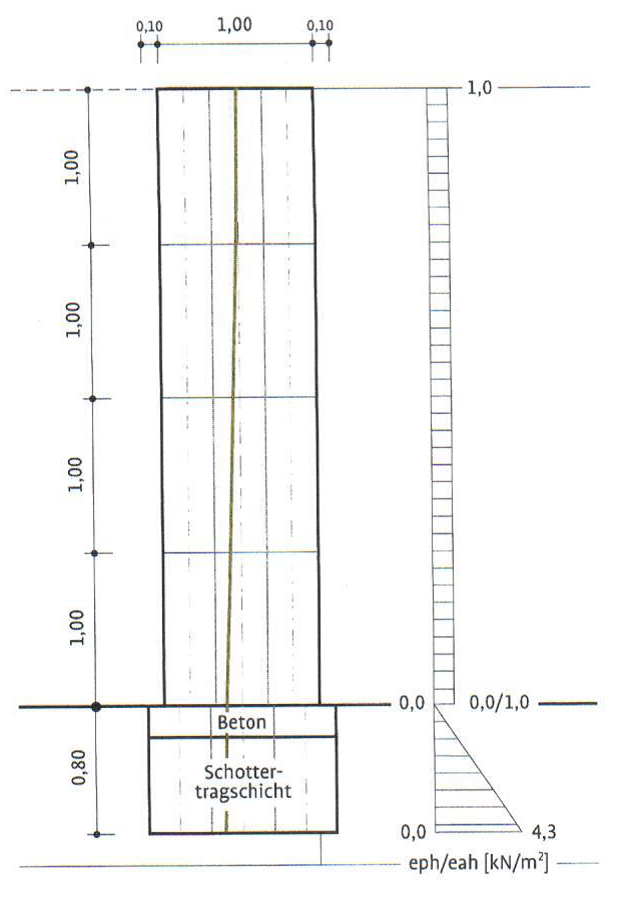

freistehende Lärmschutzwand: 4m hoch & 1m breit, [m] (Quelle: Gabionen, Profibuch GaLaBau, Gerd Jung, Ulmer, 2015)

#

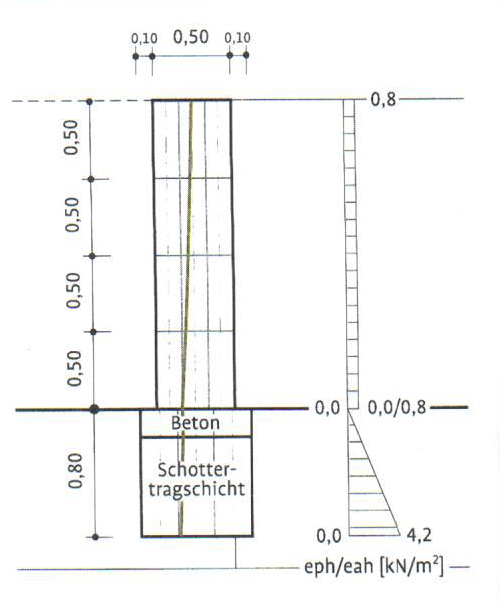

freistehende Steinkorbwand als Sichtschutz: 2m hoch & 0.5m breit, [m] (Quelle: Gabionen, Profibuch GaLaBau, Gerd Jung, Ulmer, 2015)

Informationen

Hier finden Sie hilfreiche Dokumente:


Masse der Steinkörbe

Planung einer Steinkorbmauer

Statistische Bedingungen für den Aufbau von tragfähigen Gabionen
