Lärmschutzsteinkorb: Silenzio & Silenzio Plus

Produktion

Produktion vom Lärmschutzsteinkorb Silenzio und Silenzio Plus

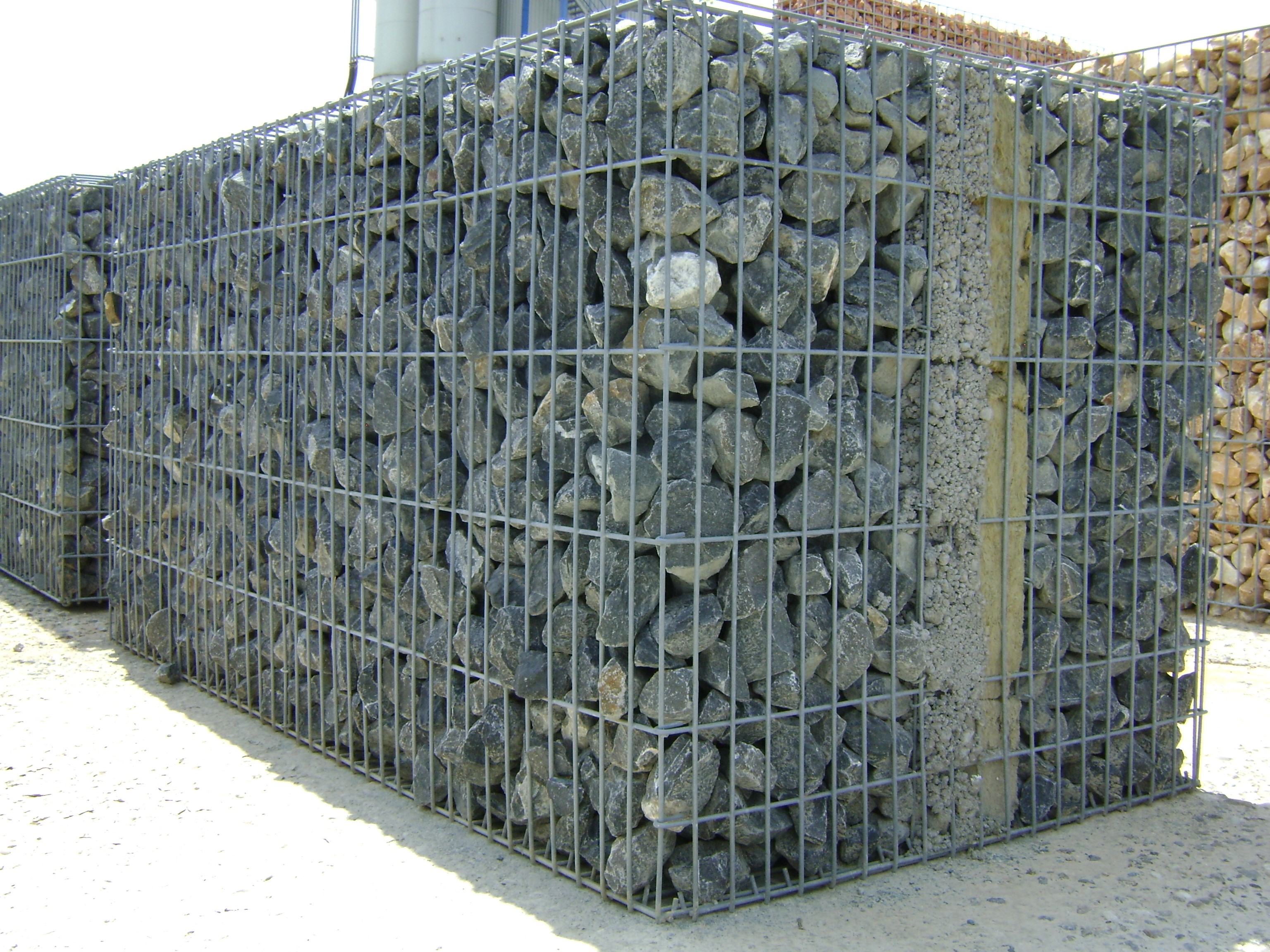

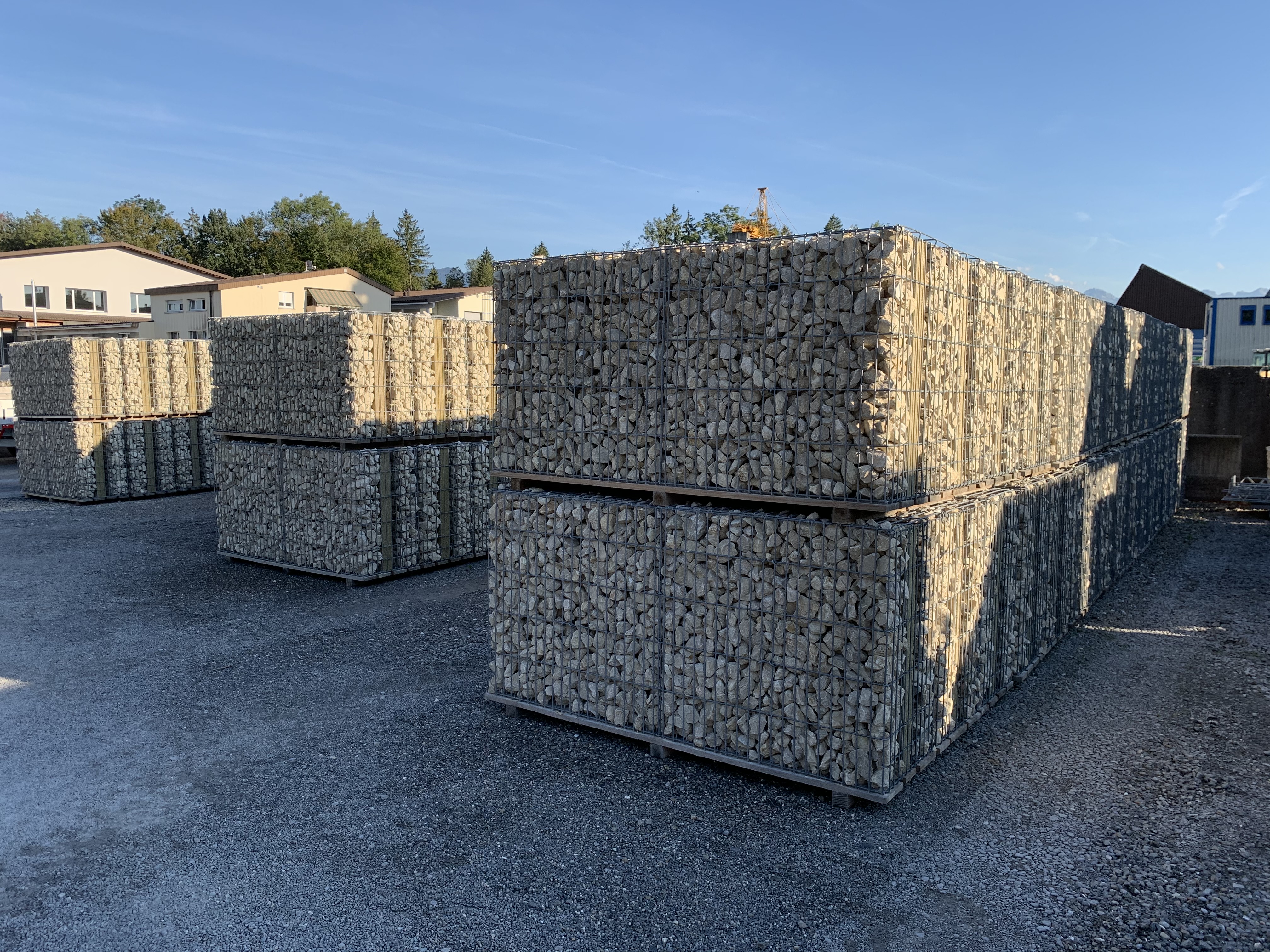

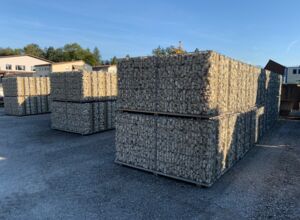

Die Lärmschutzsteinkörbe Silenzio und Silenzio Plus werden bis auf den Betonkern bei uns im Werk vorfabriziert.

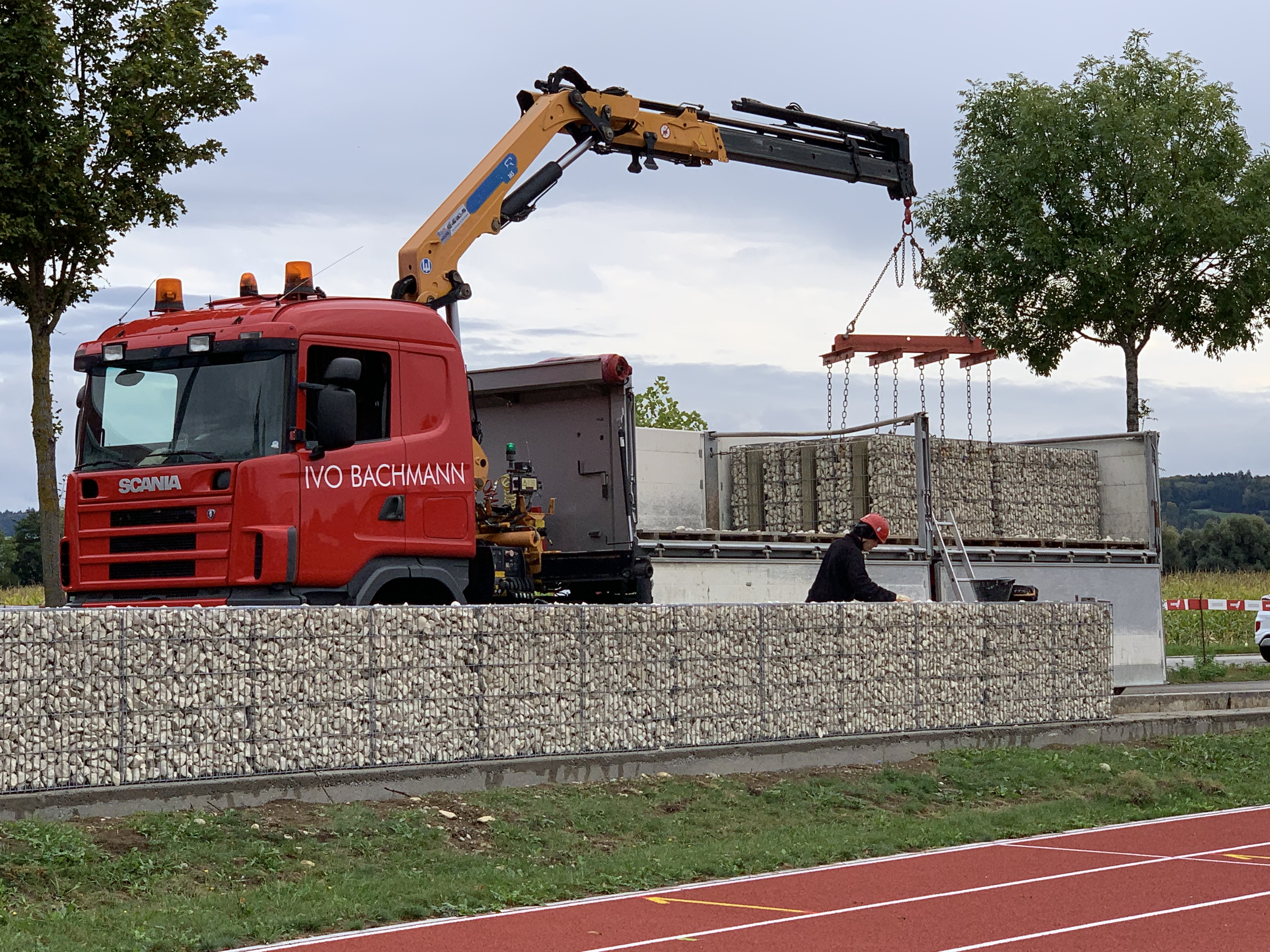

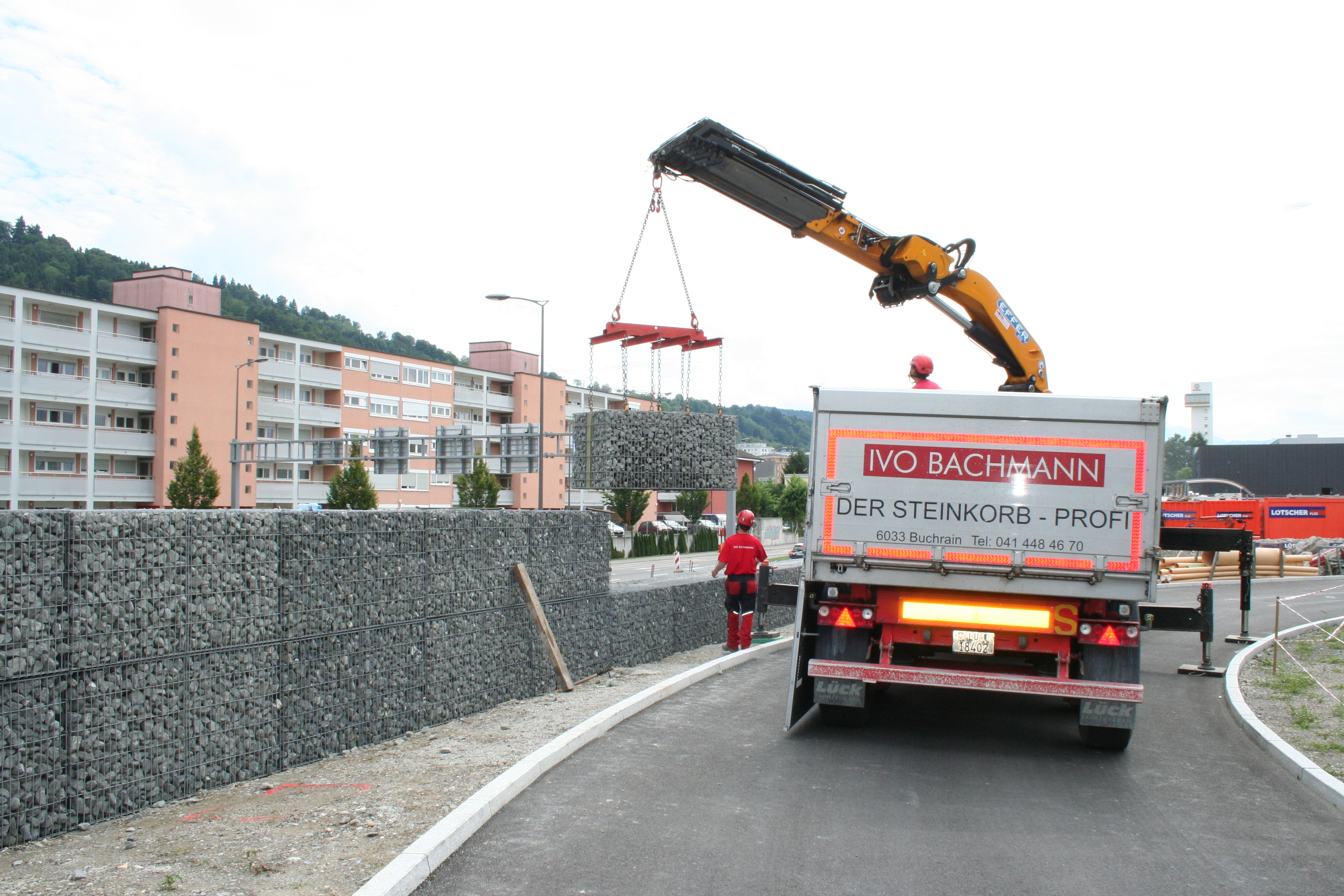

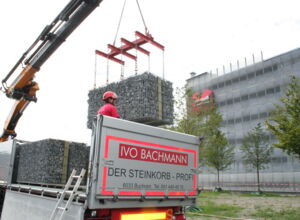

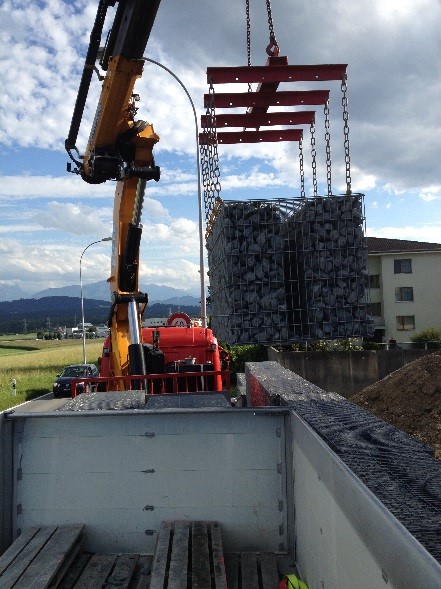

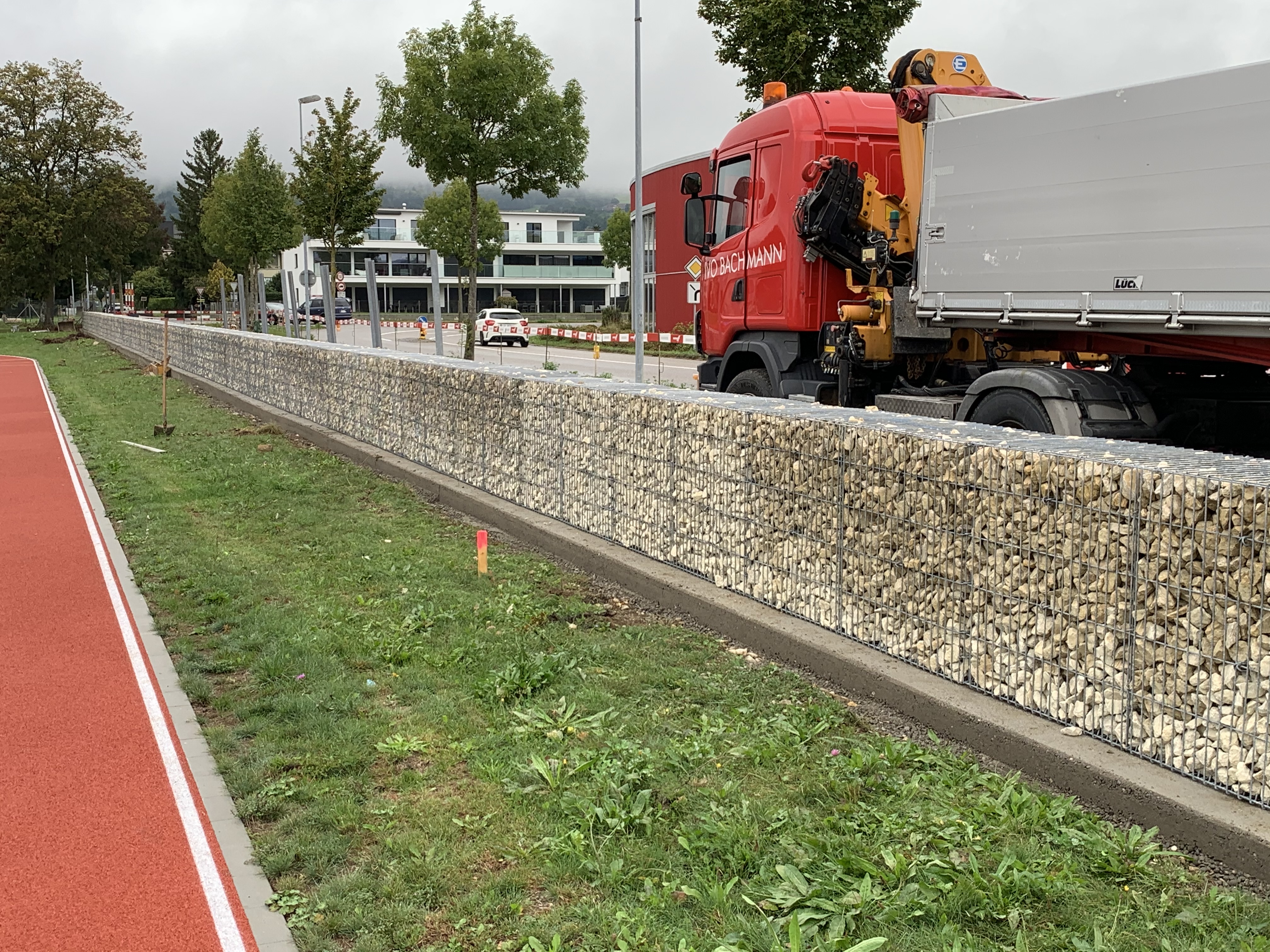

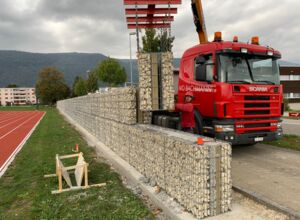

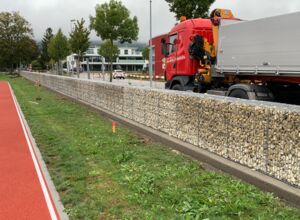

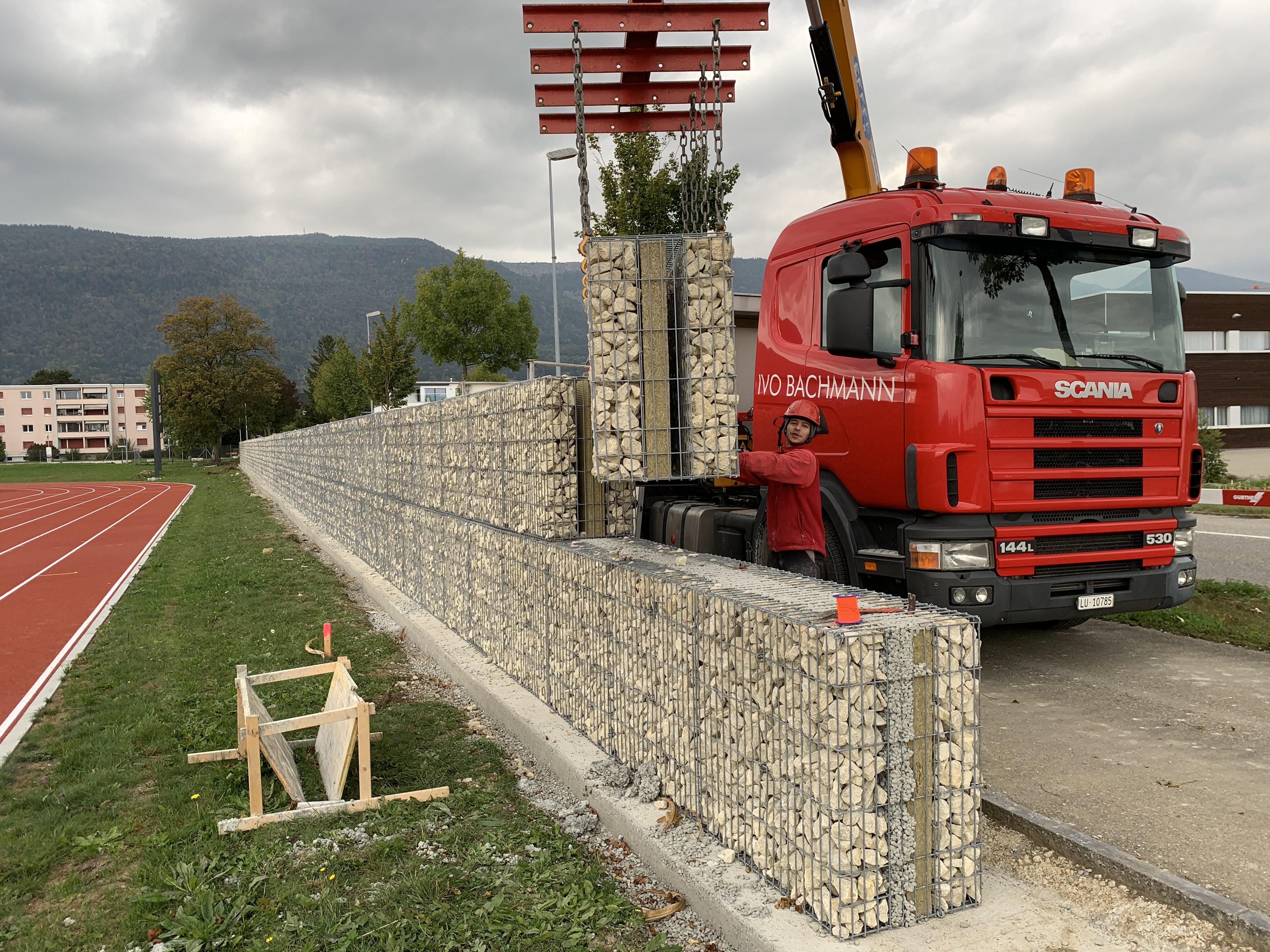

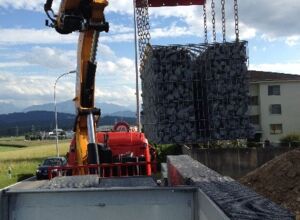

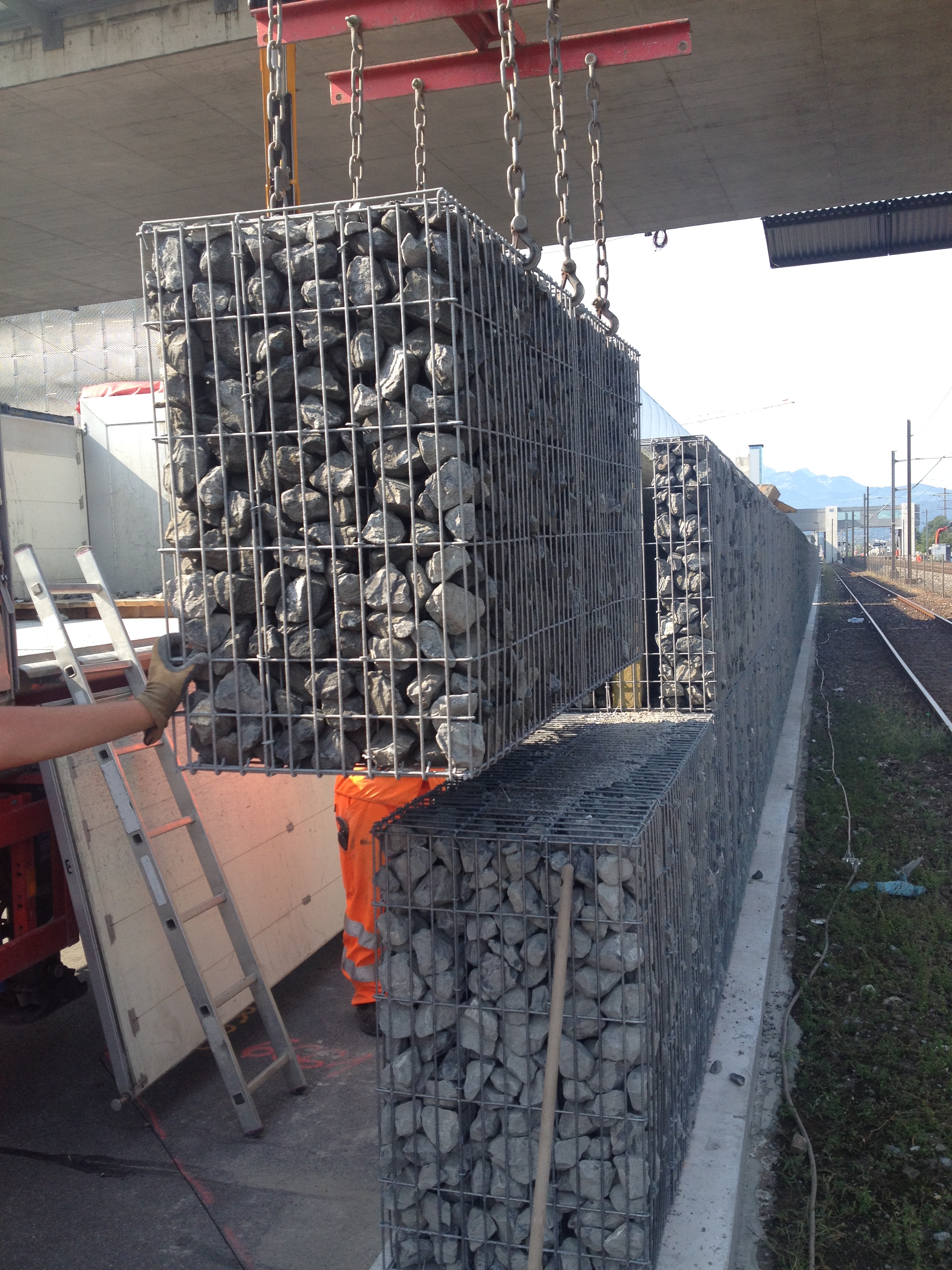

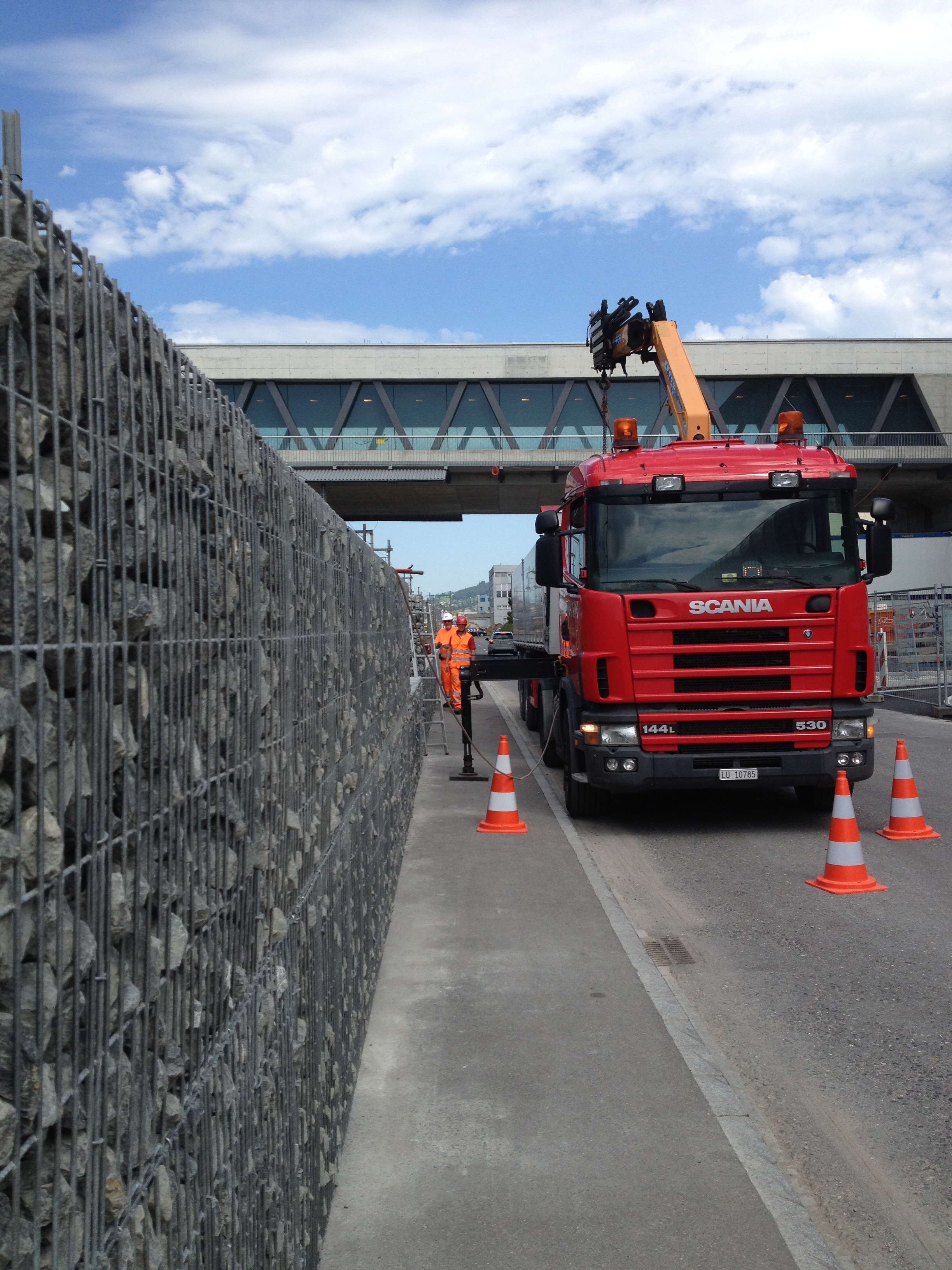

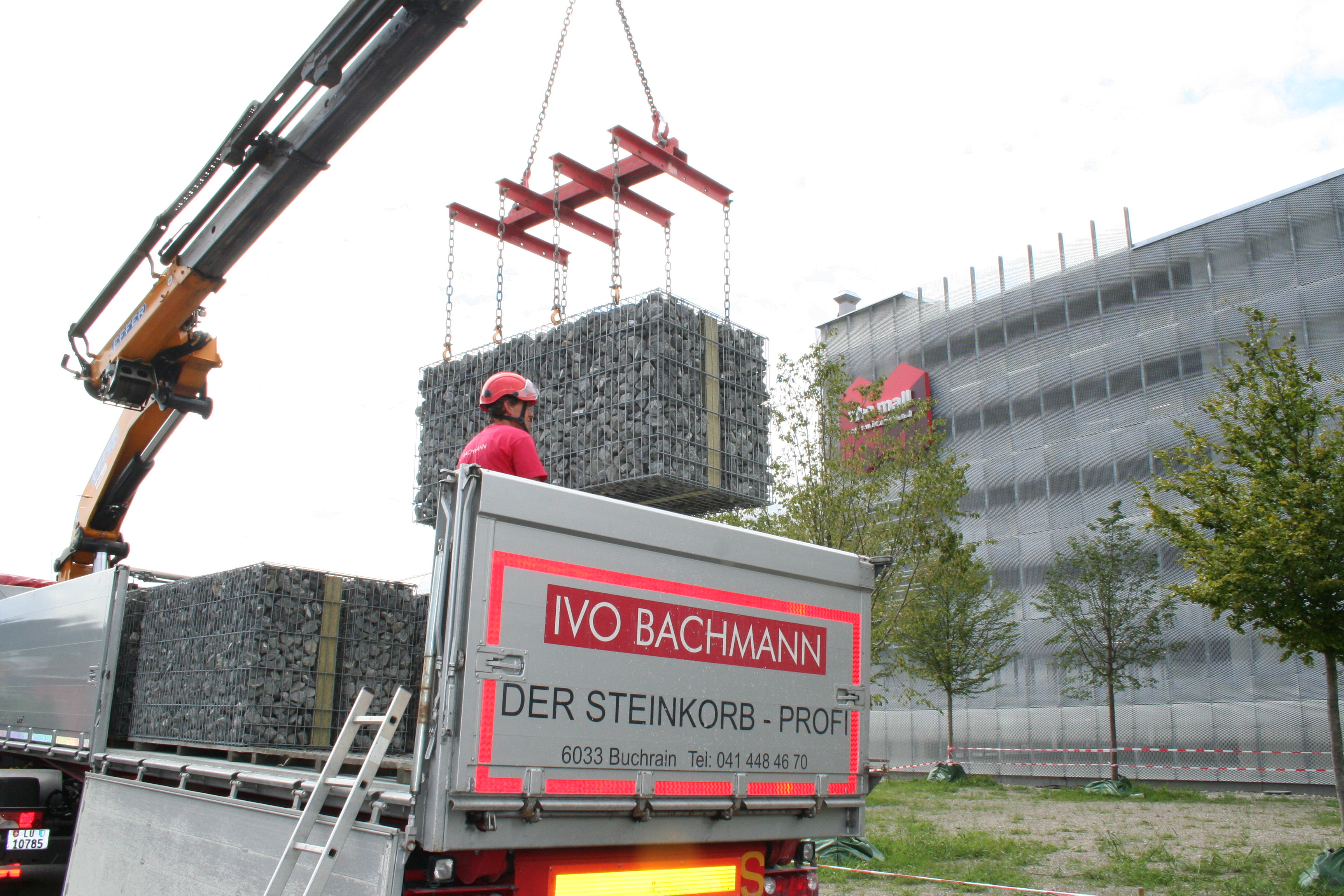

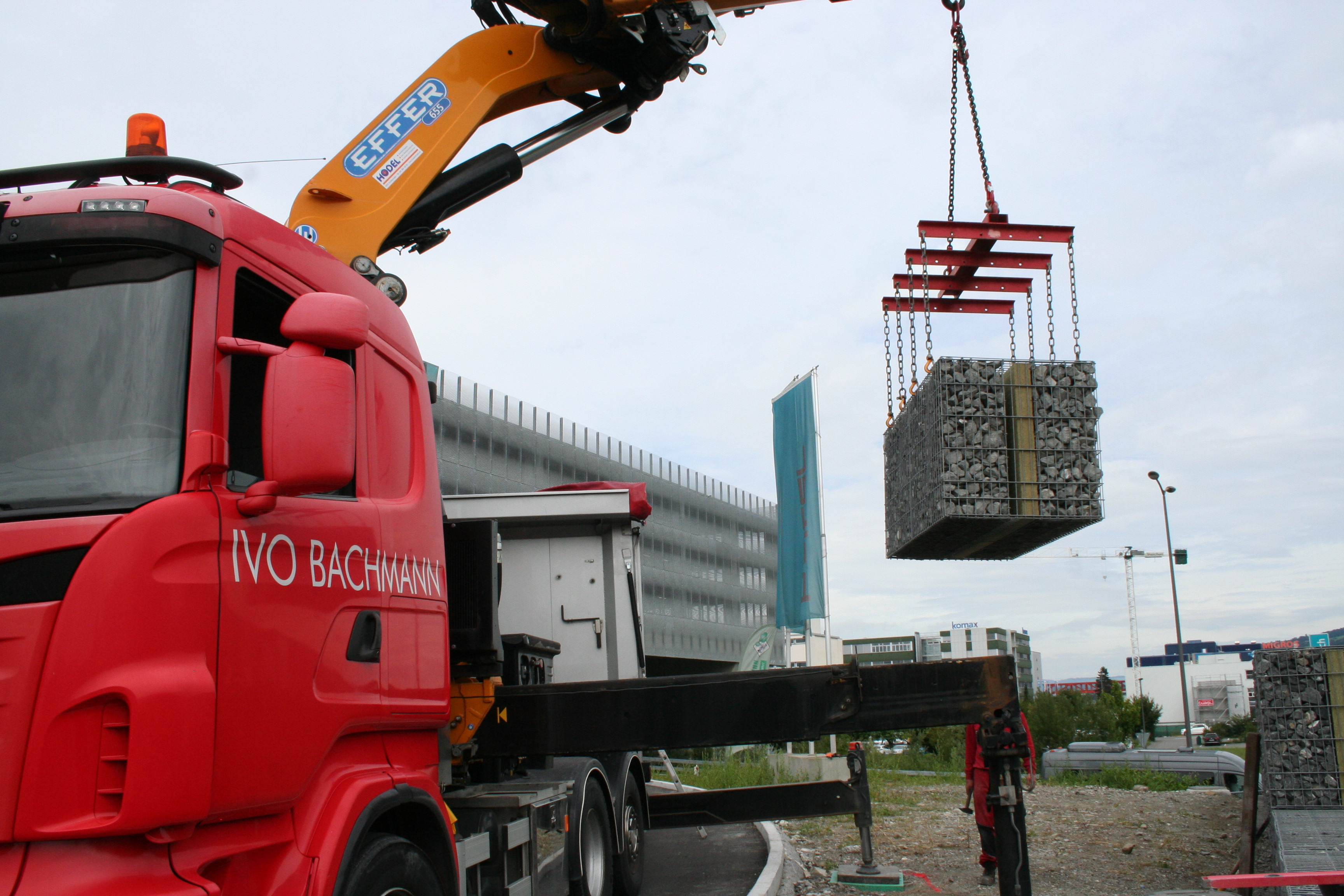

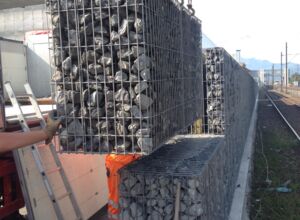

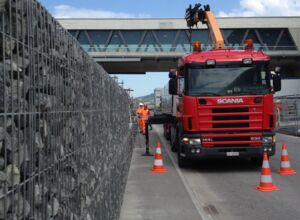

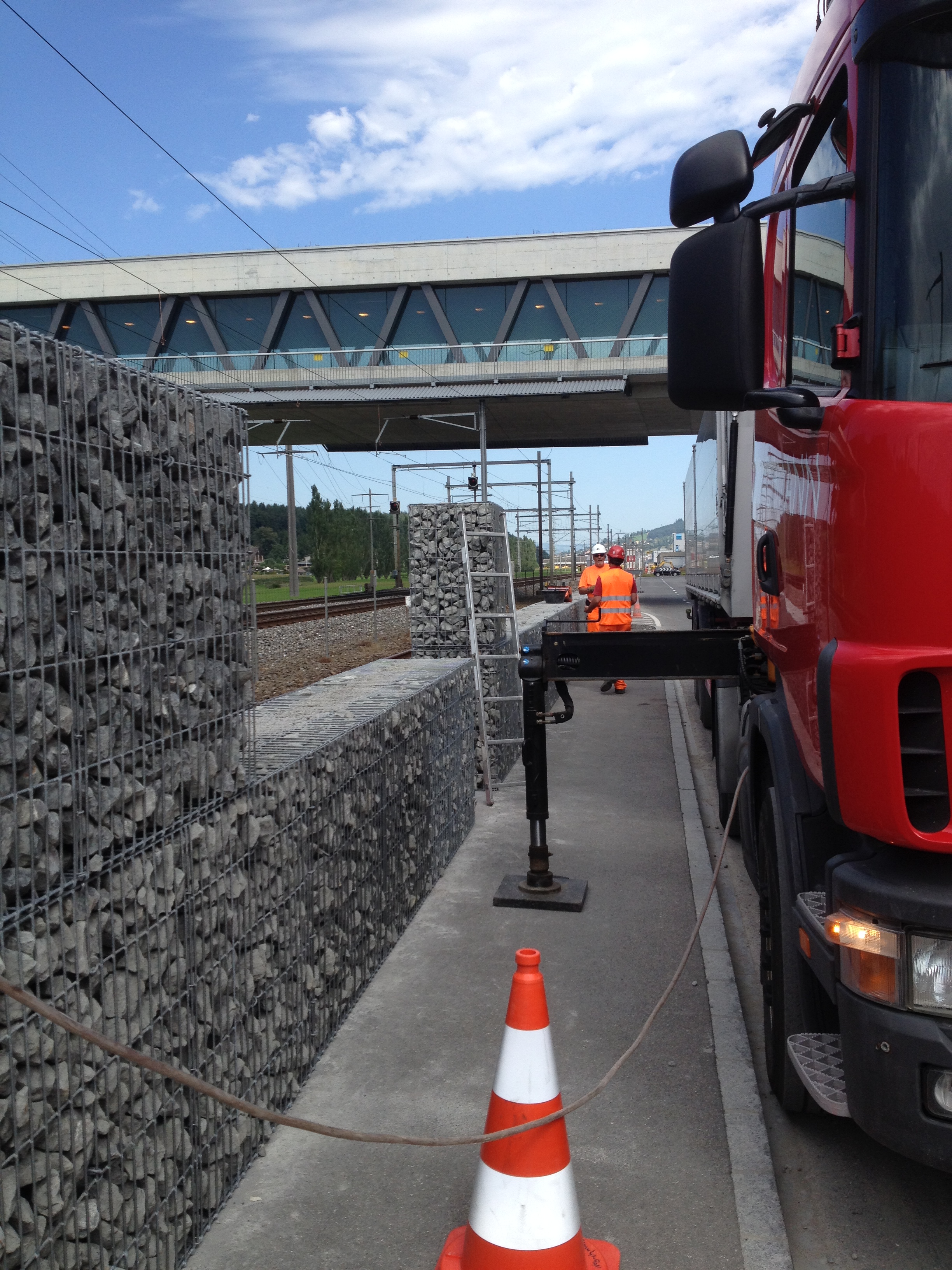

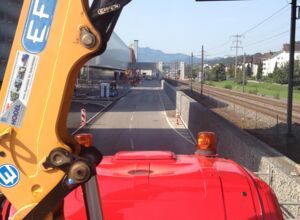

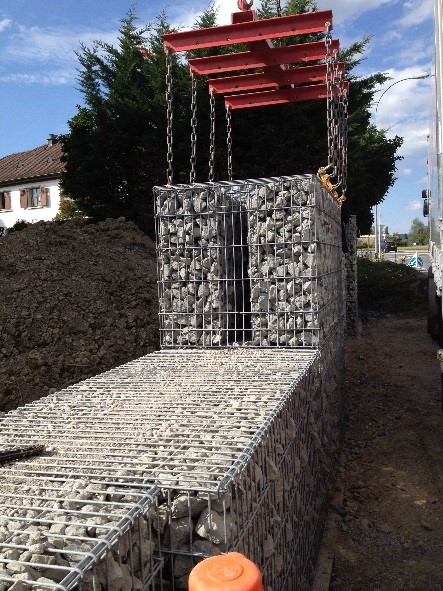

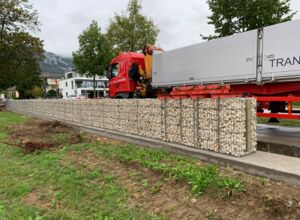

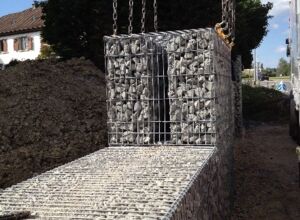

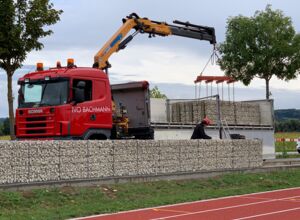

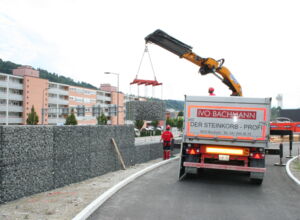

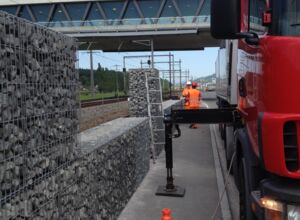

Auf der Baustelle werden die Lärmschutzsteinkörbe mit einem Kran versetzt.

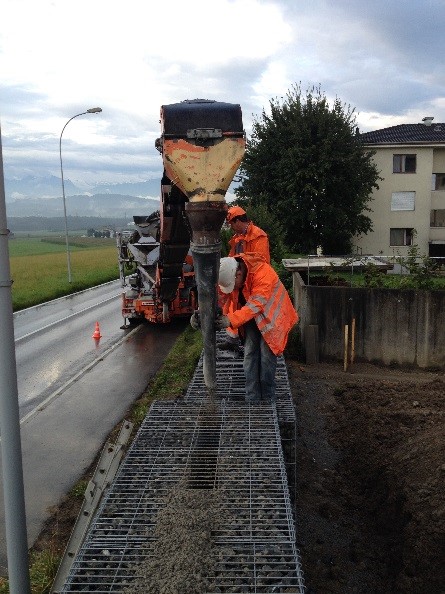

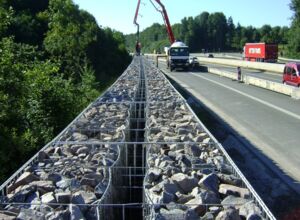

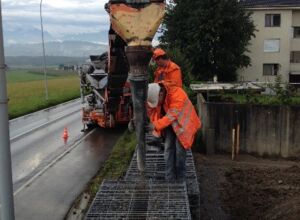

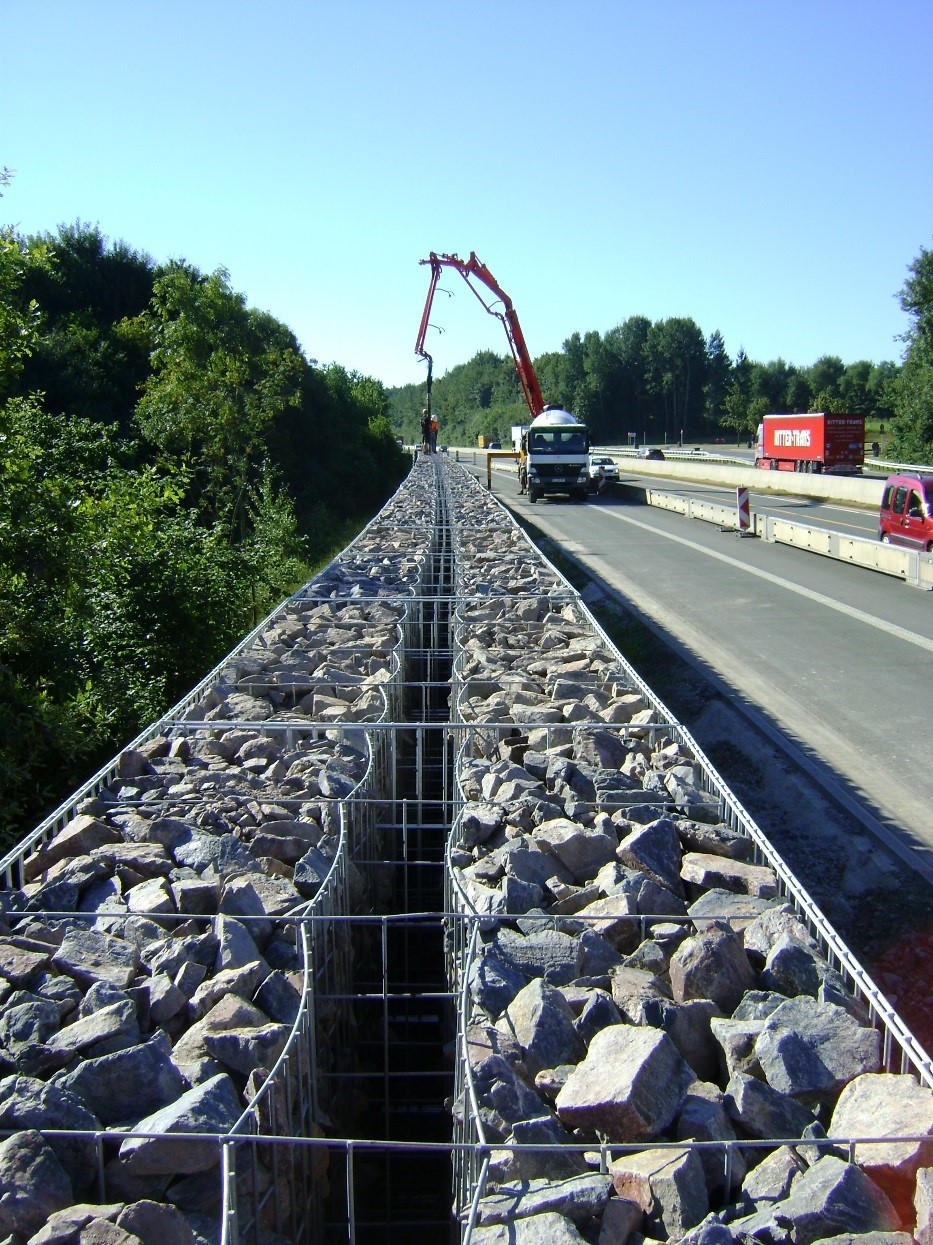

Danach wird der Betonkern (=Schalldämmung) mittels Förderband oder Betonpumpe eingebaut. Mit diesem Verfahren erreichen wir eine FUGENLOSE Schalldämmung.

Eigenschaften

Schalldämmwerte vom Lärmschutzsteinkorb Silenzio und Silenzio Plus

• Unsere Lärmschutzsteinkörbe Silenzio und Silenzio Plus haben ein Schalldämmwert von 55 dB bzw. 48 dB: somit übertreffen diese deutlich den vom ZTV – Lsw 88 geforderten Schalldämmungs-Wert von: ≥ 25 dB.

Schallreflexion von Lärmschutzsteinkorb Silenzio Plus

Die ZTV-Lsw 88 benennt bei der Schallreflexion, Flächen mit mehr als 8 dB als hochabsorbierend.

• Mit 9dB erfüllt der Lärmschutzsteinkorb Silenzio Plus den geforderten Wert von 8dB und ist somit hoch-absorbierend.

Anforderungen

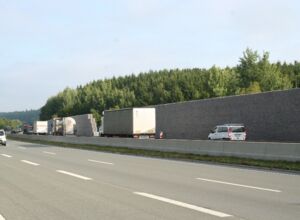

Lärmschutzwände werden zum Schallschutz gebaut:

Der Schallschutz einer Lärmschutzwand wird in zwei Teile aufgeteilt:
In die Schalldämmung und Schallreflexion.

Die Schalldämmung reduziert den Schalldurchgang. Nach der Schalldämmung entsteht Schallreflektion, diese wird durch ein Absorber System absorbiert.

Anforderungen an die Schallabsorption gemäss ZTV-Lsw 88:

(ZTV-Lsw 88 = Zusätzliche Technische Vertragsbedingungen und Richtlinien für Lärmschutzwände)

Folgende Tabelle zeigt die Normierung der Vorgaben an die Schallabsorption:

Allein die Schallabsorptionsgruppen A3 und A4 sind für Lärmschutzwände zugelassen.

Anforderungen an die Schalldämmung:

Die ZTV-Lsw 88 verlangen folgende Werte für die Schalldämmung: ≥ 25 dB.

EMPA-Prüfung

EMPA-Prüfung

Unsere Lärmschutzsteinkörbe Silenzio haben wir im Jahr 2014 bei der Eidg. Materialprüfungsanstalt EMPA in Dübendorf prüfen lassen.

Wir haben folgende 2 Typen geprüft:

Lärmschutzsteinkorb Silenzio:

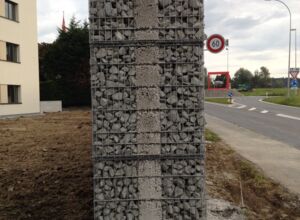

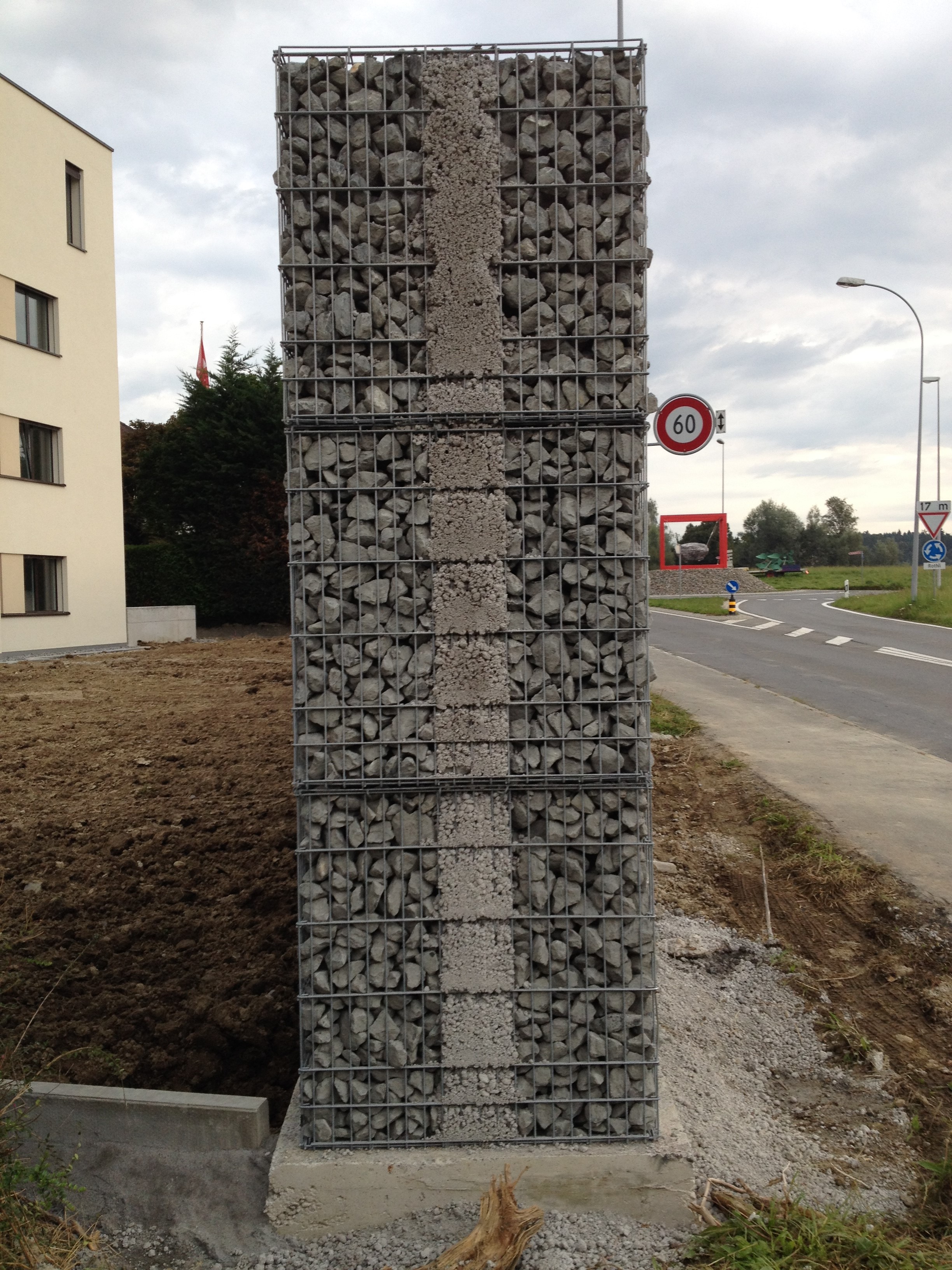

Transportabler Steinkorb mit Vermassung 200 x 100 x 100 cm mit Drei-Kammer-System.

Drahtstärke: 5.6mm, Zink-Aluminium-Beschichtung, Maschenweite: 5 x 20 cm.

Füllmaterial: Alpenkalkschotter: 63 - 90 mm, grau.

1. Kammer: Alpenkalkschotter 400 mm
2. Kammer: Beton 200 mm
3. Kammer: Alpenkalkschotter 400 mm

Prüfergebnis:

Schalldämmung: ~ 55dB

Schallabsorption: Gruppe A1 absorbierend

Einsatzgebiet: für Lärmschutzwände mit Schalldämmung

Lärmschutzsteinkorb Silenzio Plus:

Transportabler Steinkorb mit Vermassung 200 x 100 x 100 cm mit Vier-Kammer-System.

Drahtstärke: 5.6mm, Zink-Aluminium-Beschichtung, Maschenweite: 5 x 20 cm.

Füllmaterial: Alpenkalkschotter: 63 - 90 mm, grau.

1. Kammer: Alpenkalkschotter 400 mm
2. Kammer: Absorber 100 mm
3. Kammer: Beton 100 mm
4. Kammer: Alpenkalkschotter 400 mm

Prüfergebnis:

Schalldämmung: ~ 48dB

Schallabsorption: Gruppe A3 hoch-absorbierend.

Einsatzgebiet: Für Lärmschutzwände mit Schalldämmung und Schallabsorption.
